磁通（免開孔）防爆數字通過指示儀使用說明
CDJT-CTY免開孔磁通防爆數字通過指示儀是用于油、氣、水等輸送管線清管時，管道內清管器是、否通過的地面（管道外）判定儀表。產品安裝方便，能夠滿足各類管道對指示儀的要求。中文操作系統，人機交互方便直觀。檢測時只需將指示儀固定在管線外壁即可工作，避免了機械式通過指示器需開孔焊接、易打火、易產生機械故障、影響通球判斷的準確性問題。
一、產品組成
磁力防爆通過指示儀是由：LED顯示機構、中文操作系統、觸摸按鍵、磁傳感機構、裝卡機構、遠傳機構等組成。如埋地使用可配備加長連接桿。
磁力防爆通過指示儀核心傳感機構是由剪切磁通電路、濾波、放大電路，數字處理電路，CPU等組成，配套有遠傳繼電器、顯示電路、數字電路等構成。
產品原理框圖
二、使用特點
通過指示儀工作時，當管道內帶有磁鐵（或發射機）的清管器通過時，磁力通過指示儀動作顯示清管器通過的時間并遠傳一個開關信號給控制中心，顯示機構同時存儲記憶通過次數及時間，記憶次數：99次。
三、適用范圍
1. 適用溫度-40~85℃。
2. 適用濕度≦95%
3. 適用各種材質、壁厚的輸送管道。
4. 雙向運行計次、液晶顯示功能
5. 有自動、手動復位功能
6. LED液晶顯示屏，記錄通過時間和次數
7. 傳感器為不銹鋼304材質，儀表為防爆鋁合金機殼
8. 清管器要帶磁力源（永磁體3000-4500高斯）或清管器發射機
9. 適用爆炸性氣體、易燃介質場所，防爆等級：ExdⅡ BT6
10. 防護等級IP65。
11. 電源： 4節5號電池（內置）或24V直流電供電（通過開關切換選擇，見圖三）。
12. 遠傳控制信號（常開和常閉）。
13. 控制接點容量：≦3A。
14. 遠傳控制信號作用時間：3S。

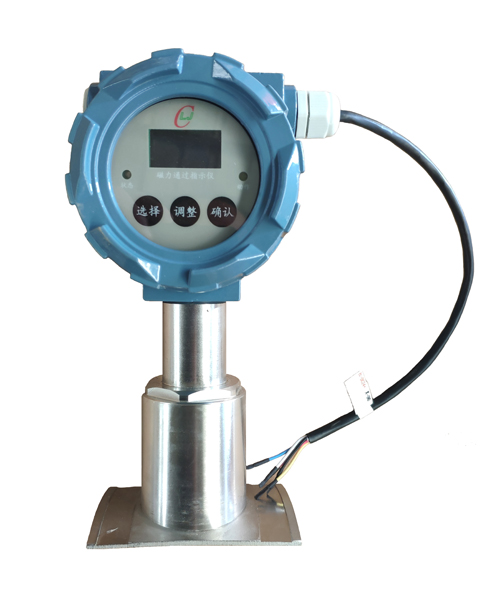

四、儀表整體結構
圖一：整體結構圖
五、通過指示儀使用方法
(一)、安裝
先將設備固定在管線上，一般固定在距收發球設備端1米到3米位置。
管線裝卡示意圖
圖二：安裝方式示意圖
根據管線規格選擇裝卡機構（卡箍），將裝卡機構固定在需要的位置。
特別注意：帶有保溫層的管線，在安裝時要把傳感機構貼在金屬管壁上（見卡箍安裝示意圖），安裝后再進行保溫。
必要時顯示機構與傳感機構連接導線可以加長（采用加長桿）。
（二）、監測模式啟動
打開儀表后蓋，安裝好5號電池或外部電源并通過切換開關選定后，儀表開始運行，液晶屏顯示電池電量、最后一次次數、通過時間、當前時間等參數。開機后設備進入校準程序，5秒之后進入監測模式。（設備每次開機都會進行自檢）。
內置電池與外接電源切換開關位置圖
圖三：電源切換開關圖
（三）、功能說明
圖四：顯示面板
監測主界面說明：
左上方,隱藏狀態顯示功能：①數字增益異常②時鐘異常才會有顯示。正常狀態無顯示內容。
右上方：電池電量。
中間左側：通過次數
中間右側： 最后一次通過時間。
下方：當前系統日期和時間。
本儀表提供3個觸摸按鍵：選擇按鍵、調整按鍵和確認按鍵。
從左至右：選擇、調整、確認。
選擇鍵：菜單項選擇，上下/左右移位選擇；
調整鍵：調整數值大?。?/p>
確認鍵：確認/退出。
監測狀態下，“選擇”鍵，進入主菜單項：可切換中文檢測、查詢、清除、調時功能。
使用說明：
1、檢測功能：①開機檢測：運行/狀態燈——黃色，開機啟動時，狀態燈長亮；同時繼電器動作一次，指示儀進行自檢。
②設定模式：在設定模式時，進入操作菜單中，運行燈長亮，不監測信號。
③監測狀態，運行燈慢閃表示通過指示儀工作正常，處于監測狀態。
④動作狀態：信號指示燈——藍色，監測到有帶磁鐵（或發射機）清管器信號通過時，動作信號燈點亮，繼電器同時輸出3S遠傳信號。
2、 查詢功能：連續按下選擇鍵，選中查詢功能，按下確認鍵，顯示屏會顯示儀表已存儲的通過次數和時間，最后一次清管器通過的時間排在第一位，如果記錄次數超過99，則實時更新存儲最近的99條記錄，但是監測界面顯示的通過次數會繼續增加，最大可循環記錄990次。通過按調整鍵，如果要退出查詢功能，可連續按下確認鍵，即可退出查詢功能。
3、清除功能：儀表自動記錄每次通過的時間，最大可記錄99次，超過99次，儀表自動清除最早記錄。為保證可靠記錄，有效查詢，進行手動清零是很有必要的。按下選擇鍵，選中清除功能，按下確認鍵，系統會將內部記錄全部清除。
4、調時功能：如果顯示時間需要調整，按選擇鍵，選中調時功能，按確認鍵后，進入調時，小時數字閃亮，可通過調整按鍵調整時間，通過選擇鍵選定年、月、日、時、分、秒即可，按調整鍵調整時間是（只遞增，遞增到60回零），按確認鍵確認后退出調時，同時儀表存儲設定時間。
不管在何種功能下，超過3秒，沒有按鍵，儀表自動退出所有功能，進入清管器監測狀態。
（四）設置儀器參數 (出廠已設定好，此處不要隨意設置)
為防止誤操作設置操作密碼進入，按鍵次序：確認、調整、調整、調整、確認、確認。
可設置：兩級增益和信號識別精度。通過密碼進入?yún)?shù)設置系統，
第一行：環境閾值數據，表示環境信號噪聲大小，數據越大噪聲越大。
第二行：動作設定值，范圍0-300，表示信號識別精度范圍0-1V，默認值45即0.15V。設定值越小越靈敏，檢測距離越遠，但抗干擾性越低；數值越高儀器越不靈敏，但抗干擾能力提高。（為了兼容現有設備操作習慣，系統做的數字轉化）
按“確認”鍵，保存 退出。
六、安裝使用注意事項
1、安裝時不可用重物擊打顯示窗。
2、本設備對磁性材料有高靈敏檢測性，使用時不要用磁性材料靠近傳感器（包括手機、螺絲刀、已磁化的設備和工具等物品）。
3、所檢測通過的清管器應帶有磁塊（或電磁發射機），如沒有磁塊需要安裝隨機配件中的磁塊。所安裝的位置注意不要與管道發生碰撞，可以安裝在法蘭盤上或清管器骨架中部。
4、本儀表可檢測攜帶發射機清管器。
七、隨機配件
1、電源干電池1.5V 4節。
2、高強釹鐵硼磁鐵 φ40*10 mm 3塊。
3、不銹鋼喉箍 與管道配套 2套。
八、可延展功能
本設備可定制實現接入移動網絡，實現管道清洗自動化、智能化，清管器位置實現全球定位，管道走向在地圖上自動測繪功能。
